项目名称：生态景观与水治理结合——四化桥上游旁侧循环接触氧化工程

项目地点：四化桥上游旁侧

项目类别：水环境生态治理

项目规模： 26880m³/d

立即咨询

项目介绍

伊通河是长春市的母亲河，发源于吉林省伊通县境内哈达岭山脉青顶山北麓，在农安县靠山镇靠山大桥下5km与饮马河汇合后北流20km左右注入第二松花江。

伊通河长春市城区段河道自然长度约47.14km，中段河道长度约15.88km（四化闸至南绕城段），河道平均宽度140m，最窄处110m，中段河道平均坡降约为0.5‰，平均水深约为2.5m，水体总容量约为630万m³。四化桥上游旁侧循环接触氧化工程位于伊通河中段下游，堤顶路以东河滩地内，北邻四化桥，南接铁路桥，占地面积2.4ha，属于伊通河中段水体断面考核达标的重要保障措施之一。

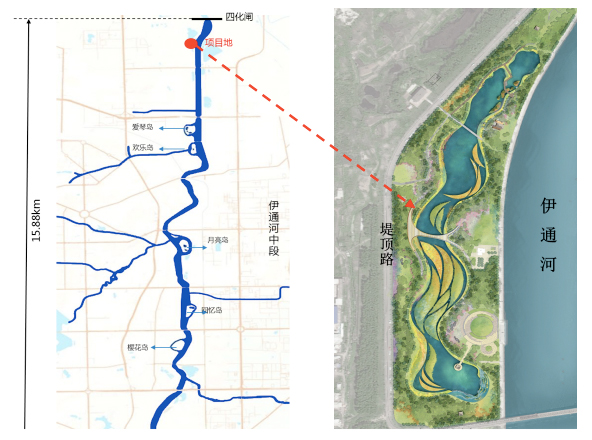

图1 项目区位图

1、水质特征及目标分析

处理水源：伊通河主河道河水；

处理规模：26880m³/d；

水质目标：旁侧循环接触氧化工程出水达到地表水Ⅴ类标准，主要指标包括CODcr、氨氮和TP。

化学指标	CODcr	NH₄⁺-N	TP
进水指标(mg/L)	60	3.5	0.6
出水指标(mg/L)	40	2.0	0.4
去除率(%)	≥30	≥40	≥25

表1 进出水水质目标

2、工艺流程

四化桥上游旁侧循环接触氧化工程所采用的工艺为生物接触氧化法。

3、总体方案

四化桥上游旁侧循环接触氧化工程主要利用现有的副河道和滩地泡塘，设计进出水系统将伊通河河水输送至泡塘中进行水质净化，净化后水体回流至伊通河，达到净化水质目的。处理措施主要包括人工水草处理单元、浮动湿地单元等构建立体微生物净化系统，纳米曝气系统，砾石过滤系统、水生动植物生态修复系统，并将水处理设施与景观节点相融合，达到水治理目标同时，提升区域生态景观，美化环境。

图2 工程总平面图

4、节点设计

1）青羽蝶泉（入水口）

青羽蝶泉——为净化塘的入水口，采用景观化处理手法，将入水口与跌水相结合，同时起到自然曝气的功能，通过羽状岛式种植池点缀植物景观，形成青羽蝶泉景观节点。

绿倚闲亭——通过台阶步道与岸边场地联通，拾级而上，步入塘中景亭，凭栏倚靠、悠闲远眺、水草丛生，成为一处景观和一处优美的观景场所，在看与被看中形成绿倚闲亭的景观节点。

图3 青羽蝶泉景观平面

2）翠岛扶摇（浮动湿地单元）

形式上从飞鸟翅膀中提取设计元素，经过抽象演变，形成水域景观岛的布置形式，通过景观岛的咬合穿插，既能达到水处理工艺的要求，同时又能解决生态浮岛景观形式问题，清水典范、鸟儿天堂、丰满羽翼、扶摇翼舞，寓意大鹏展翅、尽情翱翔、蓬勃发展。

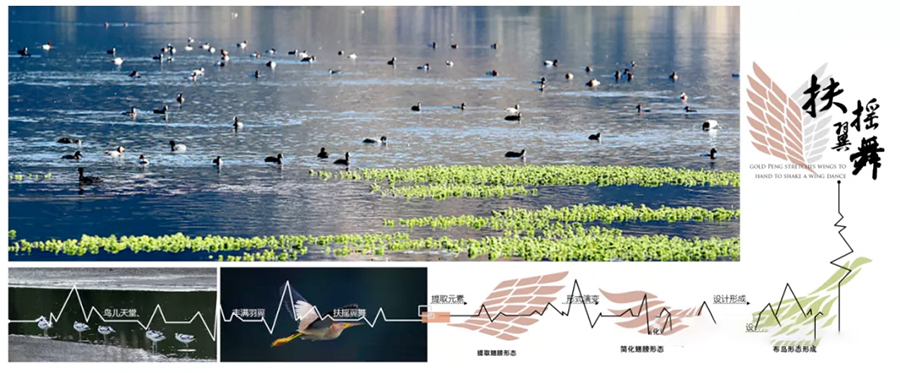

图4 浮动湿地设计演变图

3）玉鸟戏菰（浮动湿地单元）

玉鸟戏菰，此处生态浮岛绿植丛生，净化水质，结合精致水鸟雕塑小品，万绿丛中点缀一抹白色玉鸟景观雕塑小品，活跃景观气氛、增添景观情趣，站在保留的现状景观塔上俯瞰净化塘全貌，又能观赏对面伊通河美景，形成净化塘玉鸟戏菰的景观节点。

图5 玉鸟戏菰景观平面图

5、结论

四化桥上游旁侧循环接触氧化工程属于伊通河水生态治理重要保障措施之一，设计工程中运用景观的手法展现水处理设施，净化水质同时，提升景观，实现生态景观与水质提升的融合。

图6 工程设计愿景图
