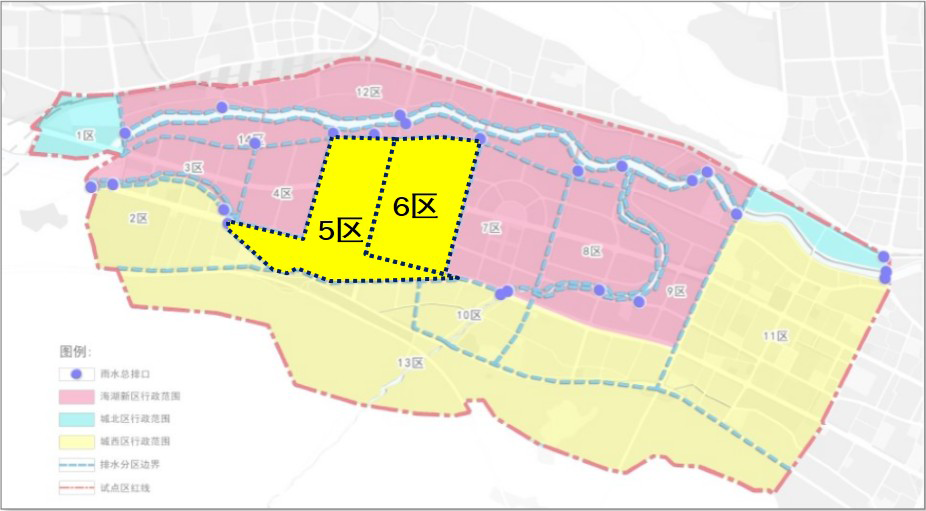

西宁区位图

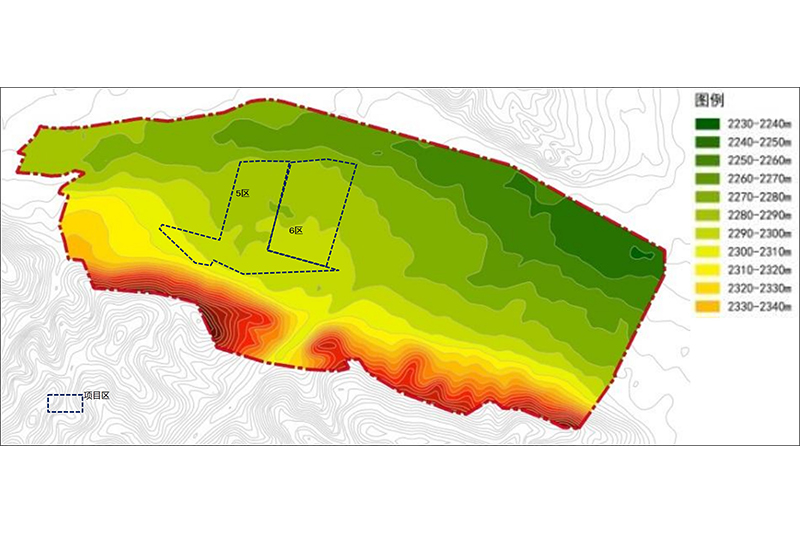

高程分析图

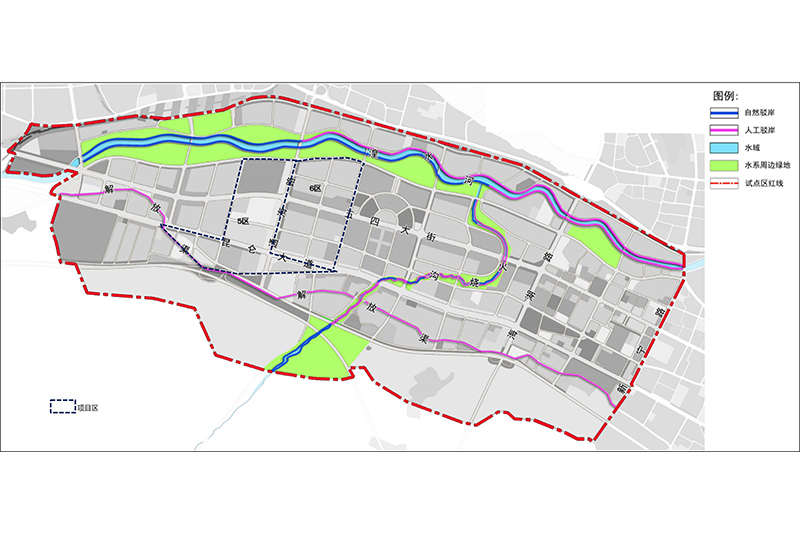

水资源分析图

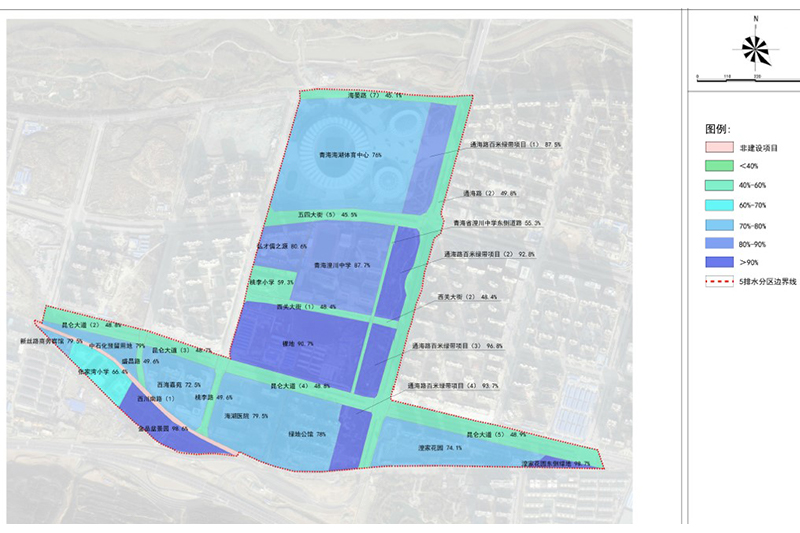

指标分解图

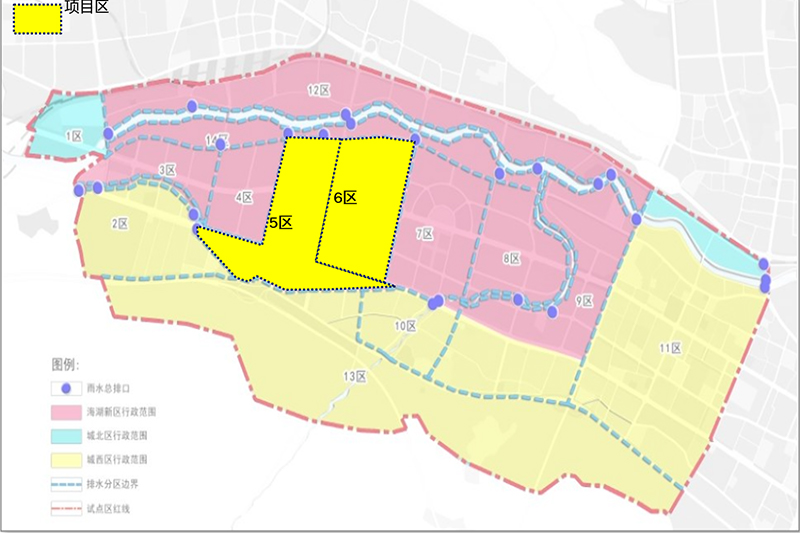

5.6片区区位图

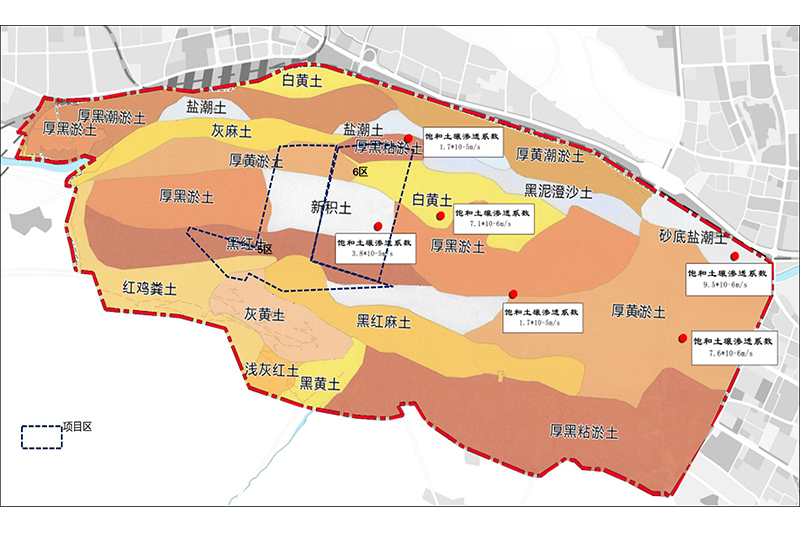

土壤分析图

西宁市海绵城市建设示范区第5、6排水分区系统性方案

项目名称：西宁市海绵城市建设示范区第5、6排水分区系统性方案

项目地点：西宁中心城区西部

项目类别：海绵城市规划咨询

项目规模： 21.61km²

立即咨询

项目介绍

项目名称：西宁市海绵城市建设示范区第5、6排水分区系统性方案
项目建设范围：本项目建设第5分区建设范围为通海路以西，昆仑大道以北，学实路以东，海晏路以南；第6分区建设范围为文苑路以西，昆仑大道以北，通海路以东，海晏路以南。总建设面积为227.51hm²。
建设内容：西宁市海绵城市建设示范区第 5、 6 排水分区方案设计涉及建筑与小区、公园与绿地海绵化改造等内容。

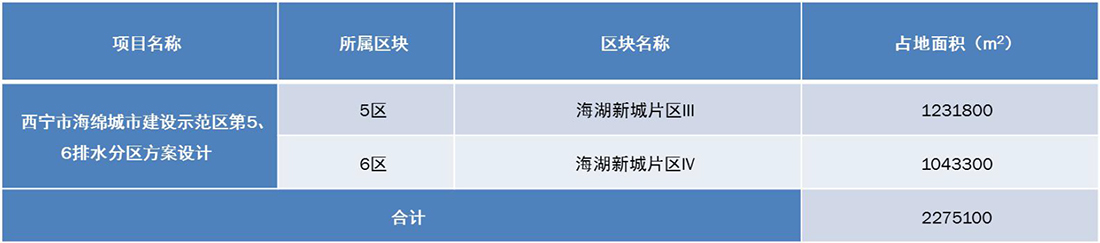

工程概况表

项目简介：

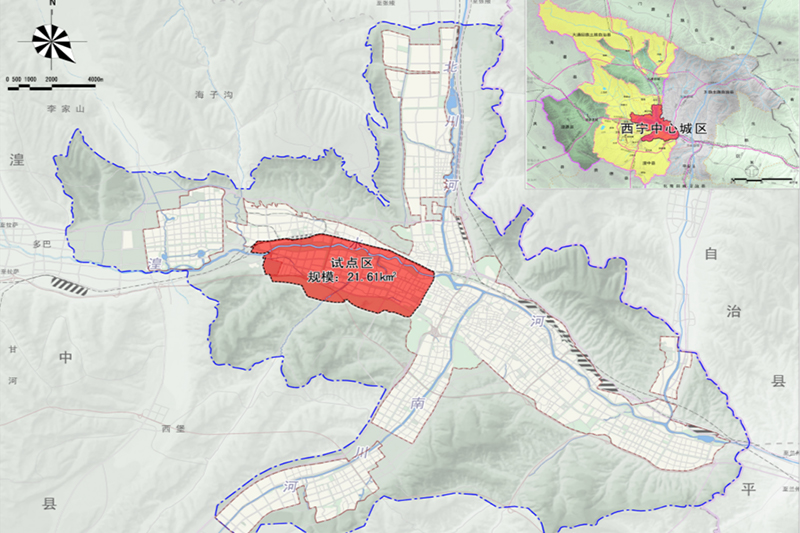

西宁市是第二批海绵城市试点城市；
试点区域位于西宁中心城区西部，总面积21.61k㎡；
涉及海湖新区、城西区和城北区三大行政区域；
试点区划分成 14 个排水分区；

本次概念性方案项目区域是第5、6排水分区，属于海湖新区行政区域。

项目汇总表

排水分区	序号	项目名称
排水分区	序号	项目名称	年径流总量控制率(%)	调蓄容积(m³)	年SS总量去除率(%)	下凹式绿地率(%)	透水铺装率(%)	高位花坛面积(㎡)	雨水桶容积（m³）	蓄水模块体积(m³)
5区	1	青海海湖体育中心	76.00	1567.32	52.56	60.00	-	-	-	50.00
	2	弘才儒之源	80.60	200.68	49.70	22.50	15.00	-	-	-
	3	桃李小学	59.30	75.42	31.95	30.00	30.00	50.00	5.00	-
	4	青海湟川中学	87.70	928.14	56.11	30.00	15.00	160.00	5.00	-
	5	裸地(HH-7-3-1)	90.70	1174.57	57.72	30.00	15.00	50.00	20.00	-
	6	湟家花园	74.10	429.68	58.64	27.00	15.00	-	-	-
	7	中石化预留用地	79.00	124.54	61.98	30.00	15.00	-	-	-
	8	西海嘉苑	72.50	308.19	57.25	27.00	15.00	-	-	-
	9	海湖医院	79.50	459.80	66.50	25.00	30.00	120.00	5.00	-
	10	光华小学	66.40	136.58	41.14	30.00	15.00	40.00	2.00	-
	11	新丝路商务宾馆	79.50	34.80	47.01	30.00	15.00	-	-	-
	12	绿地公馆	78.00	368.04	42.79	27.00	15.00	-	-	-
	13	通海路百米绿带项目1/2/3/4	91.99	670.88	65.97	20.00	-	-	-	-
	14	湟家花园东侧绿地	98.70	33.96	75.74	15.00	-	-	-	-
	15	金品盆景园	98.60	197.41	75.71	15.00	-	-	-	-
	16	金品盆景园南侧绿地	88.50	6.70	65.87	15.00	-	-	-	-
6区	1	夏都俊园	78.10	294.93	57.23	15.00	15.00	-	-	-
	2	华益茗筑.同和园	79.00	201.99	57.94	15.00	15.00	-	-	-
	3	华益茗筑.谦和园	81.10	639.31	61.60	15.00	15.00	-	-	-
	4	华益茗筑.豫和园	77.80	214.49	58.80	15.00	15.00	-	-	-
	5	恒邦.紫荆城	78.10	607.26	62.87	27.00	15.00	-	-	-
	6	文苑变	63.00	12.37	54.91	30.00	22.50	-	-	-
	7	电力科研综合楼	74.90	271.38	58.57	22.50	15.00	-	-	-
	8	海湖星城	80.50	779.74	60.90	15.00	15.00	-	-	-
	9	安泰华庭	82.90	821.10	61.99	19.50	15.00	-	-	-
	10	西城名邸	75.70	600.46	58.79	22.50	15.00	-	-	-
	11	宝丰绿洲	77.60	592.17	58.69	30.00	15.00	-	-	-

第5分区

海湖新城第5分区面积约125.4hm2，以体育、教育、居住用地服务用地为主，建设类别包括改建、新建、未建。
共包含建筑与小区12个和公园绿地4个，道路7条。

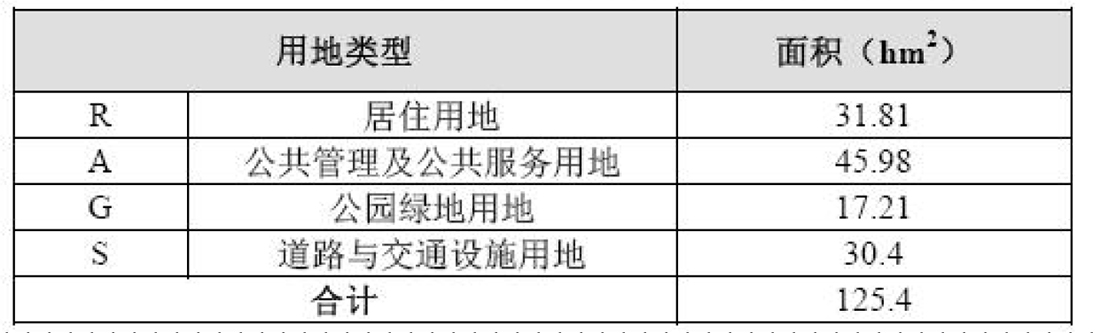

第5分建设用地情况表

现状分析

排水：雨污分流排水体制，污水管道收集后排至污水处理厂，雨水管道收集后向北排至湟水河。
内涝情况：小部分雨水管段排水能力不足，轻微超负荷，存在积水情况。
海绵改造现状：第5分区中市政道路已完成海绵改造。

问题分析：
1、本区以公建为主，均为大面积不透水铺装，雨水直接由市政管道收集排至湟水河，影响其水质；
2、公园绿地景观效果一般，游憩等功能欠缺，未与周边地块形成互动；且地势高于周边，无法消纳周边地块雨水。
3、居住小区地块均有大面积地下空间的的开发，顶板覆土0.8-1.5m不等，部分LID措施具体实施有一定困难。
4、建筑排水基本为内排，雨水未经处理直接排放，对受纳水体水质产生一定影响，且雨水资源未得到有效利用。

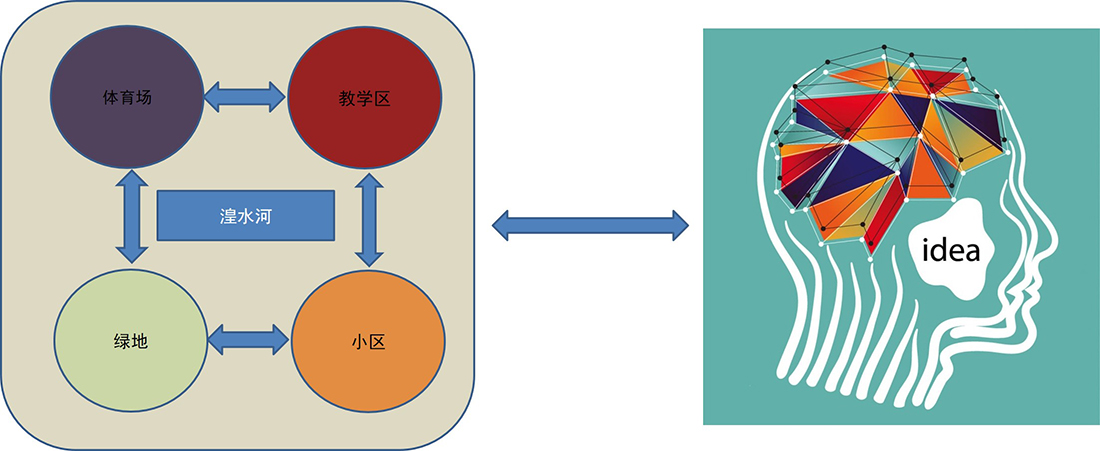

设计构思

西宁地处西北，属于缺水城市，雨水资源的直接、间接利用十分必要，结合各个地块的特点，将综合利用、教育展示、民生聚集、海绵指标强化结合在一起，打造丰富、相辅相成的海绵示范区。

5分区内，将地块与地块之间、地块与河道之间紧密结合——雨水收集用于绿化、道路，绿化为大面积的雨水滞留提供空间，净化后的雨水排放至河道，系统性有机的连接在一起。

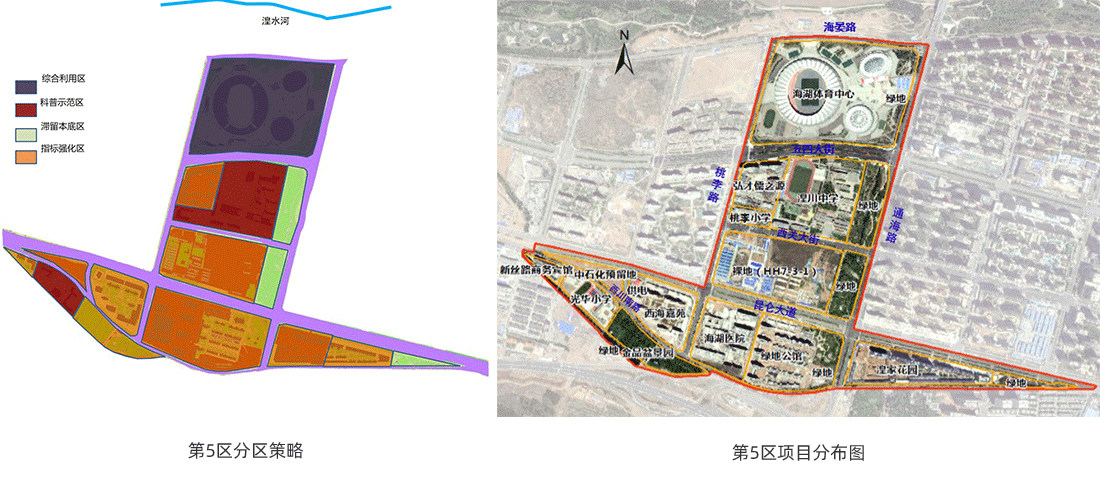

分区策略

综合利用区——净化利用，减少入河污染

现状特点：体育中心基本全为硬化，雨水组织方便。
策略：以海绵化为契机，充分利用现状排水组织，合理控制雨水并收集利用雨水，回用于本区域。

科普示范区

现状特点：校区较新，基础设施相对完善，部分区域待提升。
策略：完成指标控制，同时借用学校平台对海绵城市进行科普教育。
滞留本底区——与周边地块形成主题互动
现状特点：大面积绿化，但绿化民生效果较差。
策略：结合实际需求，将绿地打造成“文教展示园，休闲娱乐园，健身休闲园”三园一线，主题结合横向需求的民生公园。

指标强化区

现状特点：建筑小区为主，有在建及改造，部分区域景观提升空间较大。
策略：以海绵改造为基本，强化考核指标，同时提升景观及基础设施。

适用措施选择

本分区重点解决源头控制水量、水质以及水资源短缺问题，综合自然条件、下垫面、基础设施条件等，确定居住小区重点应用“滞、净、用”措施，适当使用“渗、蓄、排”措施；公共建筑重点应用“滞、蓄、净、用”措施，适当使用“渗、排”措施；公园绿地重点应用“渗、滞、蓄、净、用”措施，适当使用“排”措施。

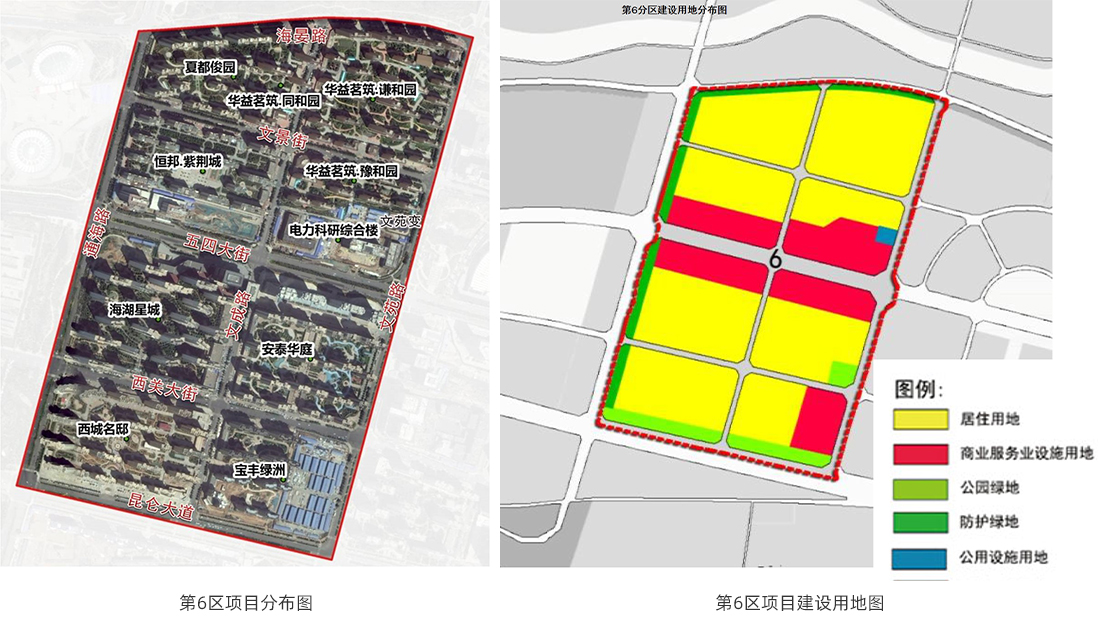

第6分区

第6分区总面积约104.3ha，以居住用地以及配套商业服务用地为主，建设类别包括改建、新建。
共包含11个建筑小区和6条道路。

第6分建设用地情况表

现状分析

排水：雨污分流排水体制，污水管道收集后排至污水处理厂，雨水管道收集后向北排至湟水河。
内涝情况：小部分雨水管段排水能力不足，轻微超负荷，存在内涝点，为“文景街南易涝片区” 。
海绵改造现状：第6分区中安泰华庭东区已完成海绵改造，市政道路已完成海绵改造。

问题分析：

1、地块内地形地势起伏较大，绿地标高往往高于周边，不利于布置下凹式绿地、雨水花园等LID措施，难以发挥消纳周边地面的雨水的作用。
2、地块内均有大面积地下空间的的开发，顶板覆土0.8-1.5m不等，部分LID措施具体实施有一定困难。
3、地块内建筑排水方式基本为内排，雨水未经处理直接排放，对受纳水体水质产生一定影响，且雨水资源未得到有效利用。
4、居住小区项目都布置有大面积的景观水面，但西宁市水资源非常缺乏，降雨量少、蒸发量大更加剧了给水的供需不平衡性。
5、均为不透水铺装。
6、部分地块内的绿化景观主要以常绿草坪为主，绿化结构单一，景观效果较差。

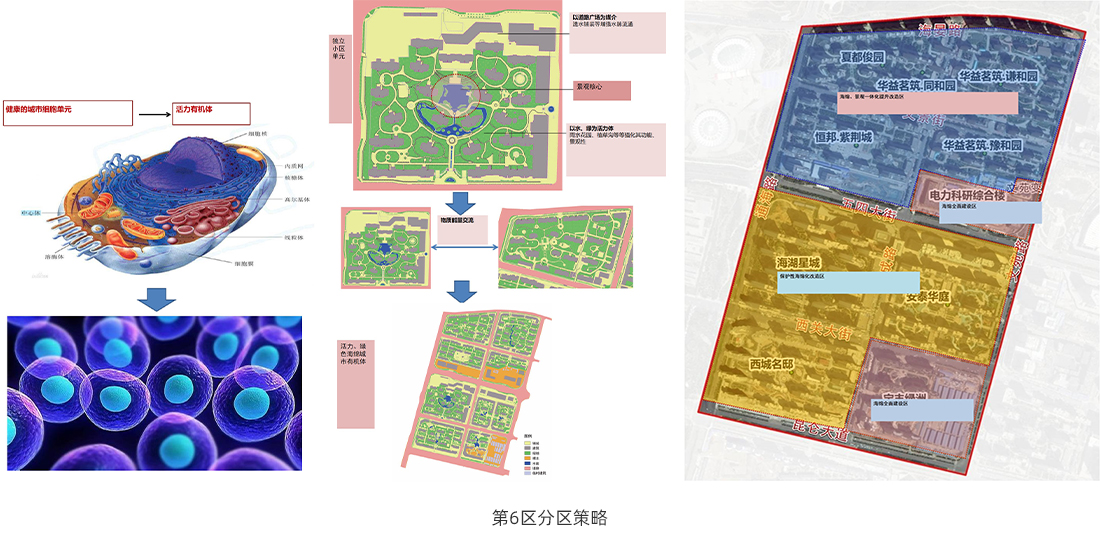

分区策略

海绵、景观一体化提升改造区
现状特点：小区建设年限较早，景观效果欠佳，部分破损。
策略：以海绵化为契机，以景观为载体，全面提升。

典型项目：恒邦*紫荆城

保护性海绵化改造区

现状特点：小区较新，景观效果好，基础设施完善。
策略：尊重现状景观，进行保护性海绵化改造。
典型项目：安泰华庭东区（已完成改造）

海绵全面建设区

现状特点：在建项目。
策略：海绵建设与项目建设“设计-施工-验收”三同步。

典型项目选取原则：

场地条件较好、海绵体系较完整、典型示范性佳。

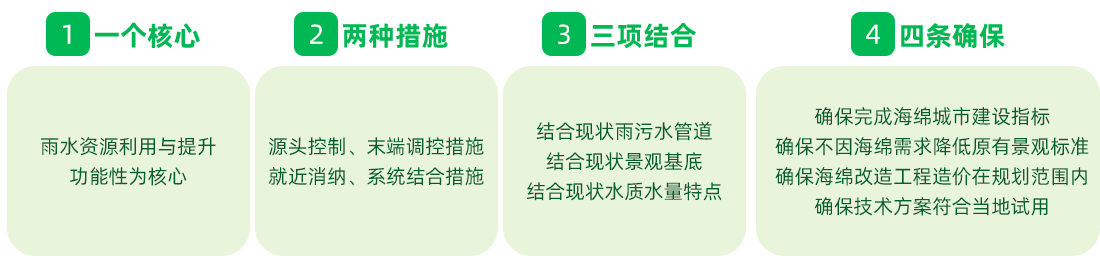

设计构思

根据上位规划，第6分区内“文景街南易涝片区”：提标改造文景街 DN500 雨水管道 285m，海晏路 DN400 雨水管道 235m、 DN500 雨水管道 118m；规划新建雨水调蓄池 75m3置于豫和园和电力总和科研楼地块内。
本次调整：内涝治理应以地块源头削减+管网提标为主要手段，末端调蓄池为辅助手段，考虑现状小区空间限制，将调蓄池设置在道路边侧绿化带内；

适用措施选择

本分区重点解决源头控制水量、水质以及水资源短缺问题，综合自然条件、下垫面、基础设施条件等，确定重点应用“滞、净、用”措施，适当使用“渗、蓄、排”措施。
