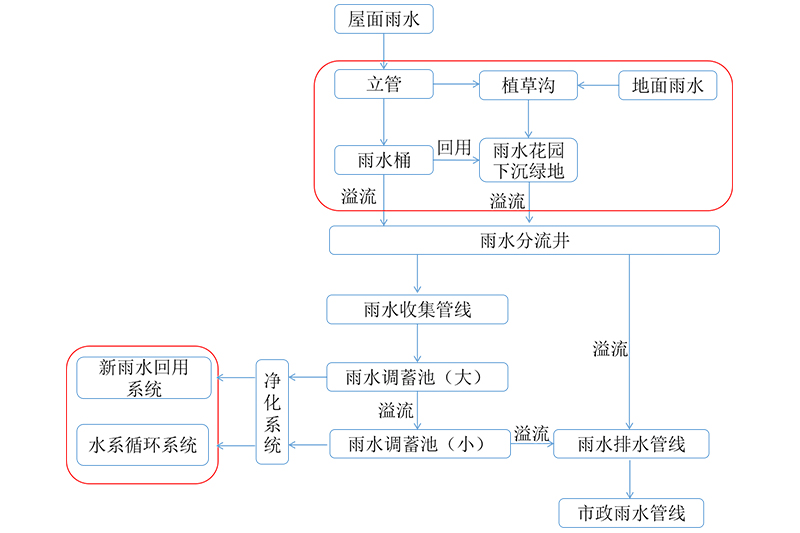

  • 雨水图组织图

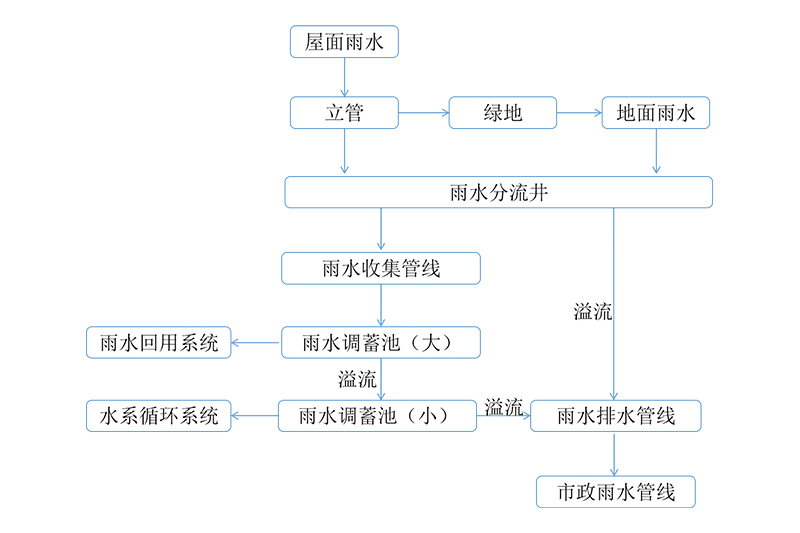

  • 现状雨水图

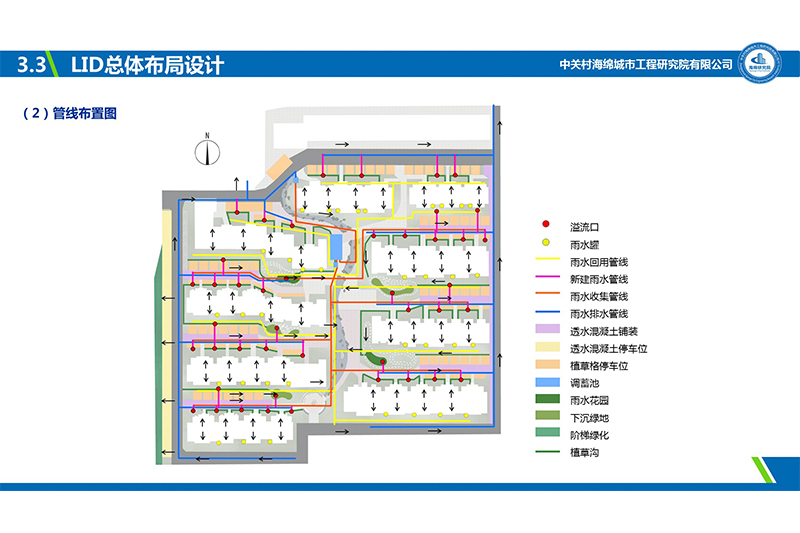

  • 管线布置图

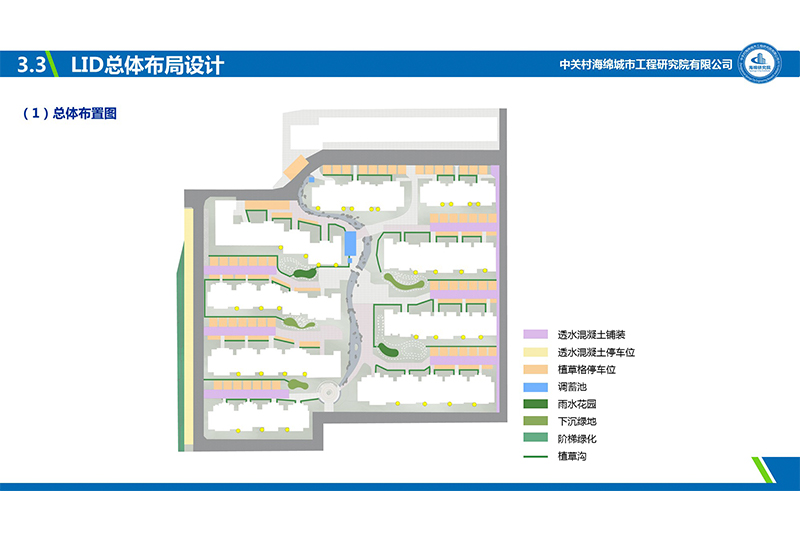

  • 总平面布置图
  • 石笼挡墙节点

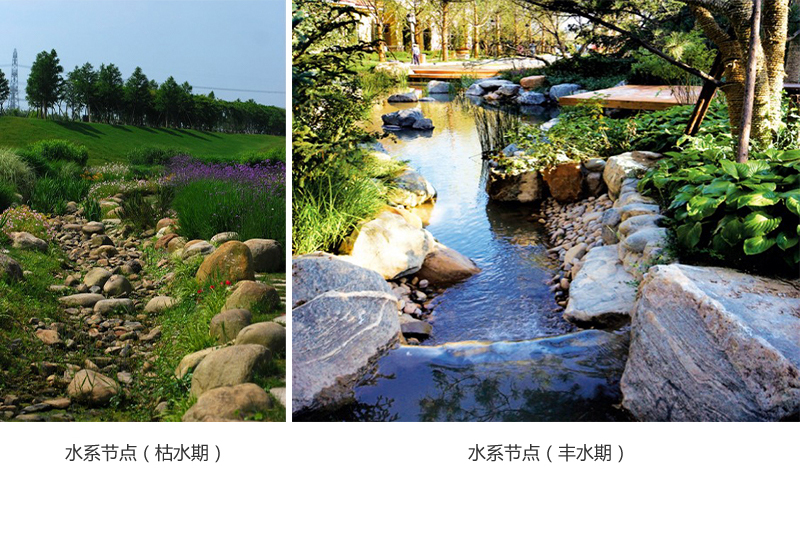

  • 水系节点(枯水期和丰水期)

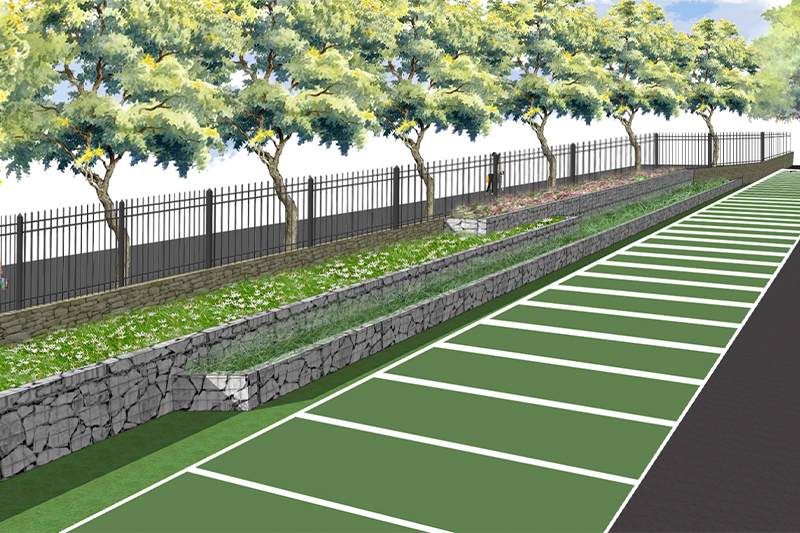

  • 高承载停车位节点

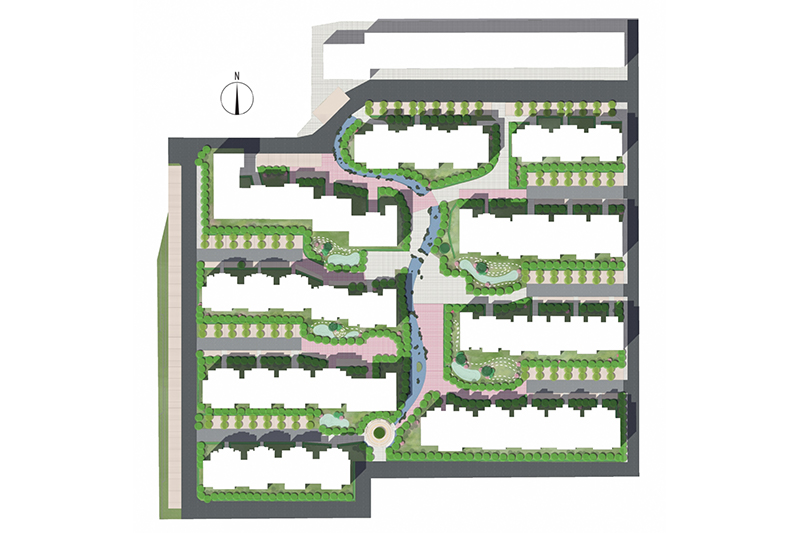

  • 景观总平面图

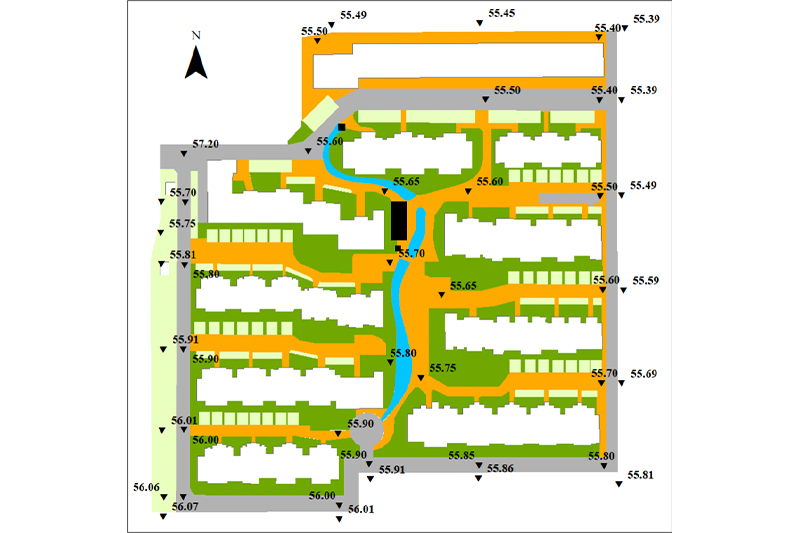

  • 场地竖向分析

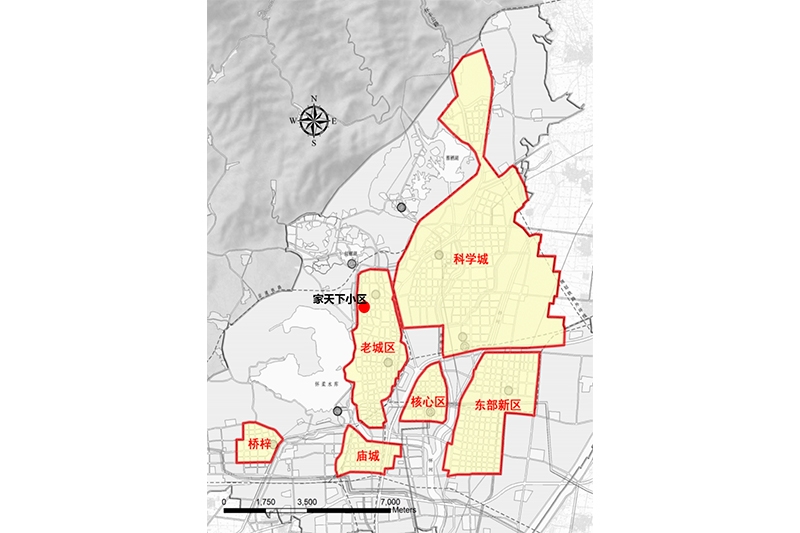

  • 区位图

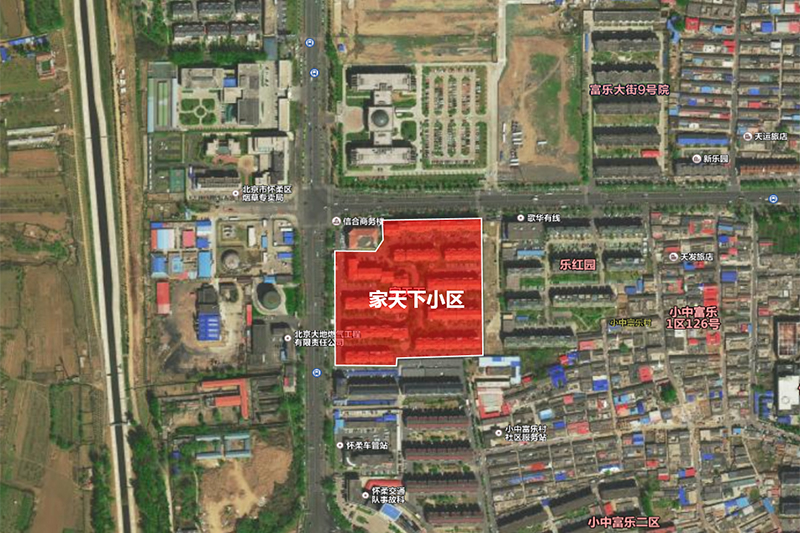

  • 卫星图
怀柔家天下小区海绵城市改造项目

项目名称: 怀柔家天下小区海绵城市改造项目

项目地点: 北京市怀柔区

项目类别: 海绵城市设计

项目规模: 25281㎡

立即咨询
项目介绍
项目概况:家天下小区位于怀柔老城区西部,北至富乐大街,西至青春路,南侧及东侧至现状建筑。项目区建筑密度30%,小区建筑共10栋,无地下设施;小区中心有一处景观水系和两座地下水池,容积分别为640m3和40m3。

体目标:以海绵城市建设理念为核心;采用渗、滞、蓄、净、用、排等措施;打造集收水、蓄水、用水于一体的雨洪管理系统。

设计策略:
•   保留现状较好地面铺装、绿化,减少改动面积;
•   充分利用现状雨水管线、现状雨水调蓄池,重新搭建回用系统;
•   景观水系功能修复;
•   典型LID设施(雨水罐、植草沟、雨水花园、下沉绿地、阶梯绿化)设置;
•   设置海绵宣传栏、设施展示窗口;

本项目海绵设施布置时,充分利用现有雨水系统,对小区内水流组织进行重新梳理:

•   调整地面径流组织,增加源头控制及净化能力;
•   增加溢流口、改造分流井,增加雨水滞蓄能力;
•   重新搭建雨水回用系统,增加雨水回用能力。
