广联达智慧建筑产业研发及产业化基地

项目名称: 广联达智慧建筑产业研发及产业化基地

项目地点: 陕西省西安市未央区中北部

项目类别: 节水系统构建&海绵城市设计&商务办公外环境景观设计

项目规模: 13699㎡

立即咨询
项目介绍

项目简介:基地位于西安未央区中北部,西安北三环与朱宏路交叉处,靠近西安北站。交通便利,地势平坦。广联达绿色、节能、智慧型的建筑是基地内的主体建筑。设计通过展现智慧海绵与节水运维的前沿理念,结合建筑功能、风格与色彩,为广联达办公人员打造一个绿色生态、智能美观的智慧园区

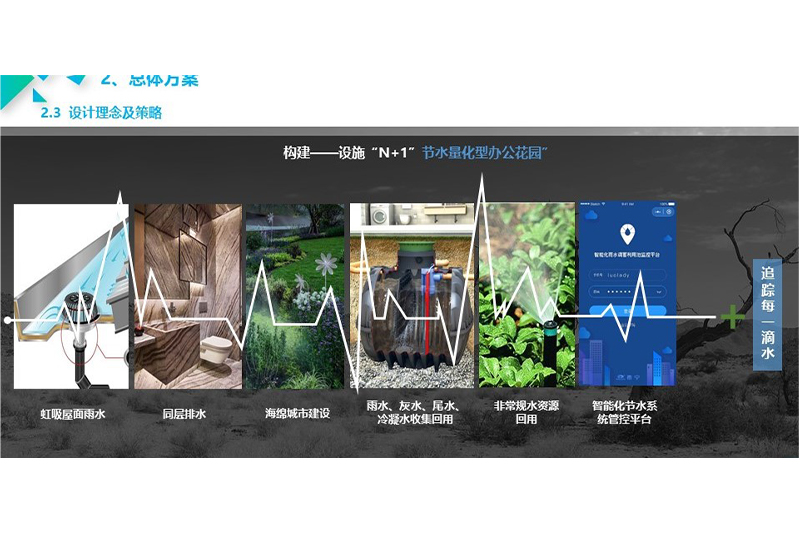

总体设计理念:构建集虹吸屋面雨水、同层排水、海绵设施、雨水(灰水、尾水、冷凝水)收集回用、非常规水资源回用、智能化节水系统管控平台于一体的设施“N+1”节水量化型办公花园。

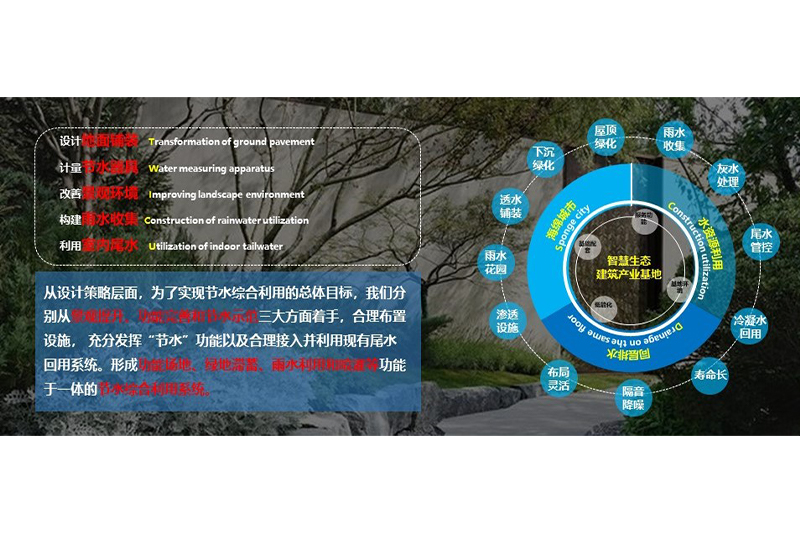

设计策略:为了实现节水综合利用的总体目标,我们分别从景观提升、功能完善和节水示范三大方面着手,合理布置海绵设施, 充分发挥“节水”功能以及合理接入并利用现有尾水回用系统。构建景观功能、绿地滞蓄、雨水利用和喷灌等于一体的节水综合利用系统。

节水系统构建设计:

综合考虑虹吸屋面排水、同层排水、海绵设施(绿色屋顶、透水铺装、下沉绿地、雨水花园)、雨水(灰水、尾水、冷凝水)收集回用及非常规水资源回用,建立智慧节水系统,打造节约资源、生态文明的示范型产业园区。

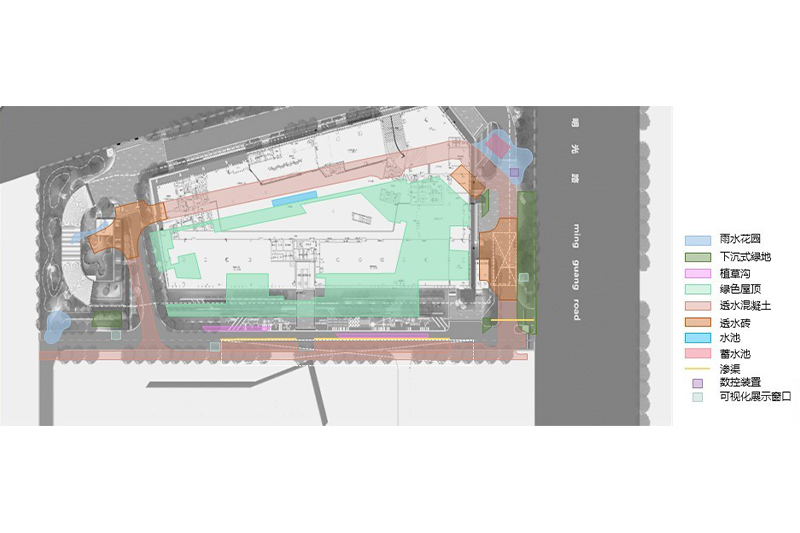

海绵设施布置总平面:

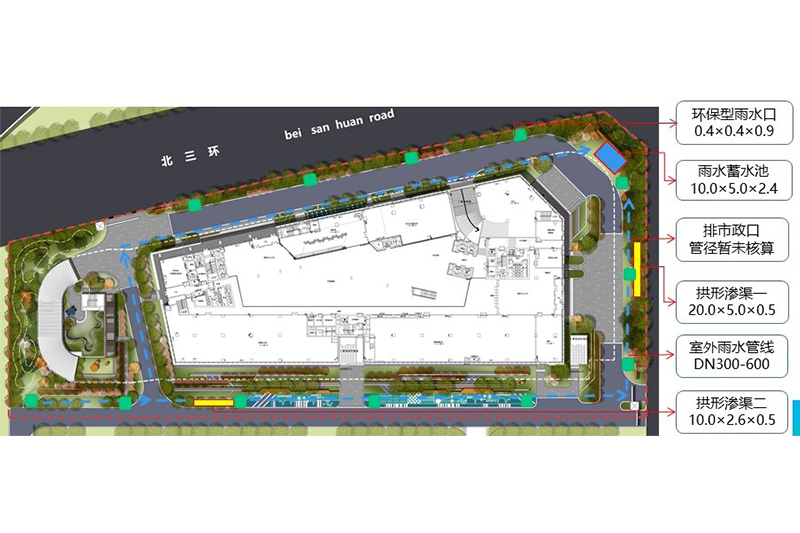

按照西安市海绵城市建设的要求,实现85%的年径流总量控制率,对应控制降雨厚度为21.22mm。项目区域内需要控制的总水量为246.24m³,其中末端控制量为192.68m³;其中拱形渗渠入渗消纳62.68m³,雨水收集池储存130m³,净化后回用。本案在项目中结合景观设置了雨水花园、下沉式绿地、植草沟、绿色屋顶、透水铺装、蓄水池等海绵设施,蓄水池位于东侧绿地东北角的雨水花园下方,采用塑料模块拼装式埋地蓄水池,雨水处理后主要用于基地内绿化浇洒和场地冲洗使用,设计用水周期5天。

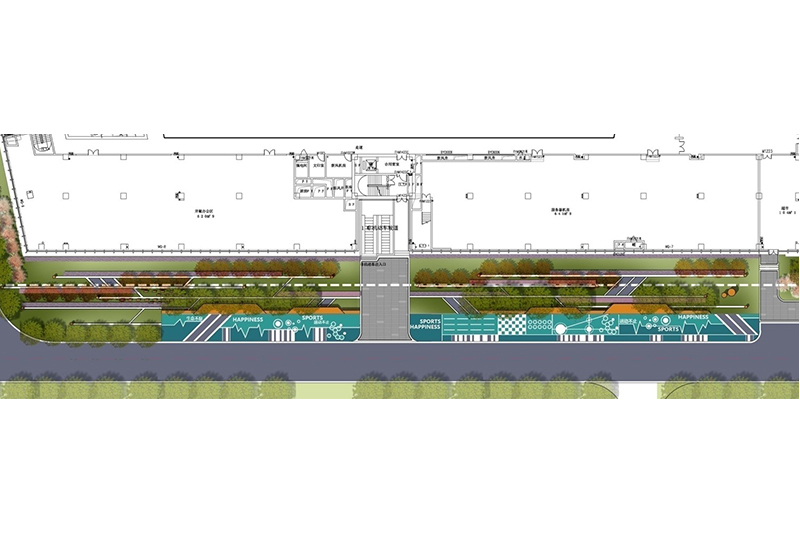

海绵景观设计:

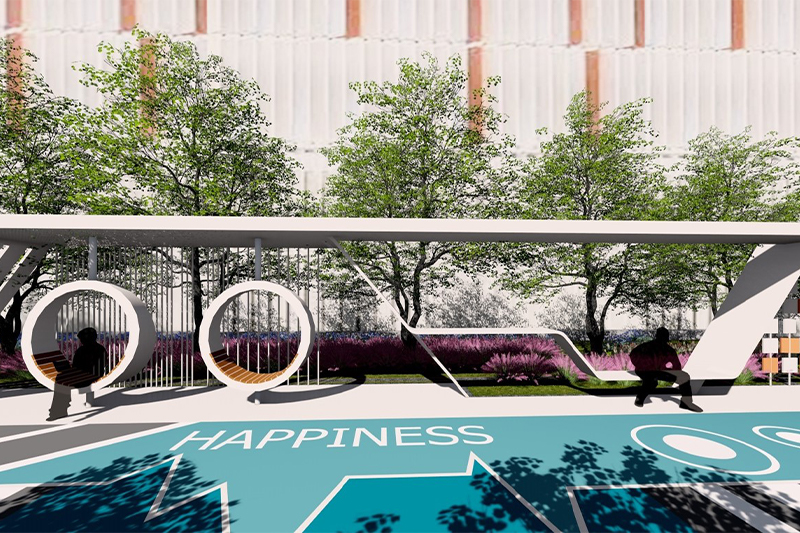

景观方案以大数据信息化的线条形式为设计元素,将空间与功能相结合,致力于打造一个集艺术、科技、时尚、活力、美丽于一体的科技产业园,利用现代数字科技,结合景观装置艺术小品,展现广联达数字信息技术的优势,营造出景观化的装置办公花园效果。


本案针对海绵景观和节水系统构建的结合给出了适用性设计,也为海绵景观的空间营造、可持续的节水系统方案设计给出了样板,在满足西安市海绵城市建设要求的前提下,致力为广联达打造出一个绿色生态、智慧美丽、可持续的技术研发与创新基地。
